Jenis Kabel untuk LAN

Jenis kabel yang sering digunakan untuk membangun sebuah jaringan LAN adalah Twisted Pair, Coaxial, dan Fiber Optik.

1. Twisted Pair

Twisted Par adalah kabel tembaga yang dililitkan secara berpasangan dengan tujuan untuk menutupi kelemahan kabel terhadap noise electrics (gangguan yang diakibatkan dari elektromagnetitis) yang berasal dari dalam kabel dan dari luar kabel.

Jenis kabel Twisted Pair yang sering dipakai adalah:

1.    STP (Shiled Twisted Pair)

2.    UTP (Unshild Twisted Pair), dengan menggunakan RG-45 sebagai konektornya.



Ada dua macam pembuatan kabel Twisted Pair yaitu Kabel Straight dan Kabel Crossover dan kedua jenis kabel tersebut memiliki fungsi dan karakteristik yang berbeda:

Contoh susunan Kabel Straight (lurus/biasa) sesuai standart dari EIA/TIA.

Nomor Pin	Ujung I (568A)	Ujung II (568A)
1	Putih – Hijau	Putih – Hijau
2	Hijau	Hijau
3	Putih – Orange	Putih – Orange
4	Orange	Orange
5	Putih – Biru	Putih – Biru
6	Biru	Biru
7	Putih – Coklat	Putih – Coklat
8	Coklat	Coklat



Contoh sususnan Kabel Crossover (silang) sesuai standart dari EIA/TIA

Nomor Pin	Ujung I (568A)	Ujung II (568A)
1	Putih – Hijau	Putih – Orange
2	Hijau	Orange
3	Putih – Orange	Putih – Hijau
4	Biru	Biru
5	Putih – Biru	Putih – Biru
6	Orange	Hijau
7	Putih – Coklat	Putih – Coklat
8	Coklat	Coklat



Pada susunan kabel Crossover ujung satu dengan yang lain mempunyai susunan warna yang berbeda. Khususnya pada pin 1 dipindah ke pin nomer 3 dan pin nomor 2 dipindah ke pin nomor 6.

Peralatan untuk pemasangan kabel jaringan:

§  Kabel UTP

§  Konector RJ-45

Konector RJ-45 berfungsi untuk menghubungkan PC ke jaringan

§  Tang Crimmping/Crimmping Tool

Crimmping Tool berfungsi untuk memotong, mengupas kabel UTP dan mengunci konektor RJ-45 apabila sudah dipasangkan konector RG-45

§  Tester

Tester adalah sebuah alat yang berfungsi untuk mengetes kabel jaringan yang sudah dibuat sebelum di hubungkan ke PC, untuk mengetahui urutan kabel apakah sudah benar atau tidaknya.

Dibawah ini adalah perbedaan fungsi dari susunan kabel straight dan crossover:



Jenis Hubungan	Jenis kabel yang digunakan
Komputer – HUB	Straight
Komputer – Switch	Straight
Router – Switch	Straight
Router – HUB	Straight
Komputer – Komputer	Crossover
Switch - HUB	Crossover



2. Coaxcial

Kabel coaxial di kehidupan sehari-hari adalah dipakai pada kabel antena TV. Tapi untuk jaringan komputer kabel ini memiliki berbagai macam ukuran. Diameter yang besar, memiliki transmisi panjang dan menilak noise (gangguan). Kabel ini sangat populer untuk LAN karena memiliki brandwidth yang lebar, sehingga dapat anda gunakan untuk komunikasi broadband. Untuk konektor kabel ini memakai jenis RG-58 atau kata lainnyayaitu BNC dan daya jangkauannya sampai 2500 meter.

Kabel Coaxial

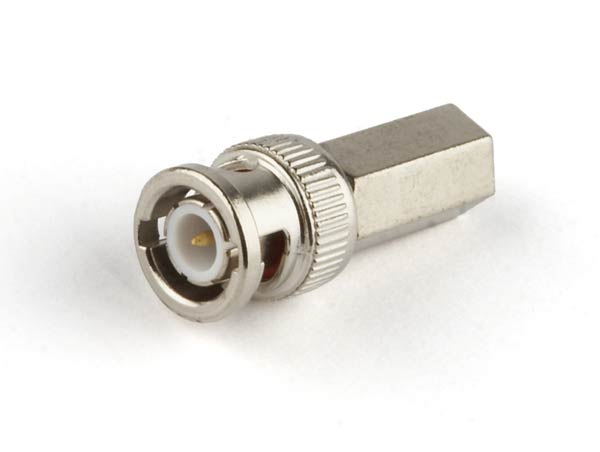

Konektor RG-58

3. Kabel serat Optik (Fiber Optic)

Kebel Fiber Optik adalah kabel jaringan komputer yang dapat mentransmisikan cahaya tetapi ingat bentuk dari cahaya adalah gelombang elektromagnetis. Kabel ini mahal tetapi mempunyai jangkaan yang sangat jauh yaitu bisa sampai ratusan kilometer. Keunggulan lainnya kabel ini memiliki ketahanan terhadap interferensi elektromagnetik, sehingga mampu mentransmisikan data dengan kecepatan tinggi, tidak membawa sinyal listrik, dan mengubah sinyal menjadi bentuk cahaya. Kabel ini terbagi menjadi dua jenis yaitu single mode dan multimode. Single mode mampu menjelajah sampai jarak ratusan kilometer dengan mengirimkan satu sinyal dalam satu waktu. Tetapi multimode mampu menjelajah 500 meter dan bisa mengirimkan beberapa sinyal dalam waktu yang bersamaan, dan mengirimkan pada sudut bias yang berbeda.

Macam-macam konektor Kabel Fiber Optic

Kabel Fiber Optic
